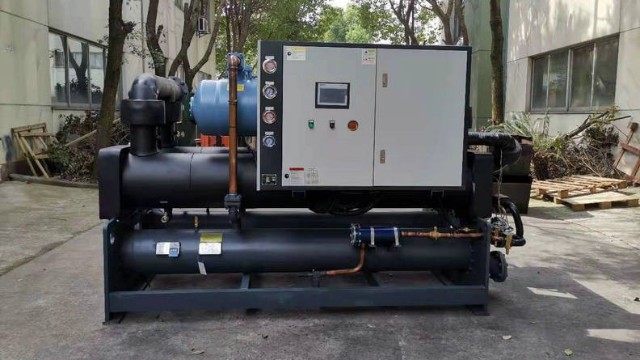

工業螺桿式冷水機組的原理、組成及常見故障
制冷與空調技術制冷
一、
冷水機組的工作原理
工業冷卻器由三個相互關聯的系統組成：
1.制冷劑循環系統；
2.水循環系統；
3.電氣自動控制系統；
1.制冷劑循環系統
蒸發器中的液態制冷劑吸收水中的熱量，開始蒸發。液態制冷劑也完全蒸發成氣態，并被壓縮機吸入和壓縮。氣態制冷劑通過冷凝器放熱，冷凝成液體，經熱力膨脹閥(或毛細管)節流后，成為低溫低壓制冷劑，進入蒸發器，完成制冷劑循環過程。
壓縮機
壓縮機是制冷系統中的核心部件，其作用是將輸入的電能轉化為機械能，并對制冷劑進行壓縮。
電容器
在制冷過程中，冷凝器起著輸出熱量和冷凝制冷劑的作用。制冷壓縮機排出的高壓過熱蒸汽進入冷凝器后，從蒸發器、制冷壓縮機和管道吸收的熱量傳遞給周?chē)橘|(zhì)(水或空氣)并帶走；制冷劑的高壓過熱蒸汽再次冷凝成液體。
儲液器
蓄水池安裝在冷凝器后面，直接與冷凝器的排水管相連。冷凝器的制冷劑液體應暢流無阻地流入儲液器，以便冷凝器的冷卻面積得到充分利用。另一方面，當蒸發器的熱負荷改變時，制冷劑液體的需求也改變。此時，貯液器起到分配和儲存制冷劑的作用。
干燥和過濾裝置
在制冷循環中，務必防止水和灰塵(油脂、鐵屑、銅屑)進入。如果系統中的水沒有排除干凈，當制冷劑經過節流閥(熱力膨脹閥或毛細管)時，有時由于壓力和溫度的下降，水會凝固成冰，堵塞通道，影響制冷裝置的正常工作。
熱力膨脹閥
熱力膨脹閥在制冷系統中不僅是流量調節閥，也是節流閥。它安裝在制冷設備中的干燥過濾器和蒸發器之間，它的感溫包包裹在蒸發器的出口處。它的主要作用是將高壓常溫制冷劑液體流經熱力膨脹閥時節流降壓，變成低溫低壓制冷劑濕蒸汽(進入蒸發器，在蒸發器中汽化吸熱，達到制冷的目的。
蒸發器
蒸發器是一種熱交換裝置，它依靠制冷劑液體的蒸發來吸收被冷卻介質的熱量。它在制冷系統中的作用是吸熱(或輸出冷量)。為了保證蒸發過程的穩定，需要用制冷壓縮機連續泵送蒸發氣體，以維持一定的蒸發壓力。
冷卻的
R22/R134A作為制冷劑。其作用是攜帶熱量，在狀態變化時實現吸熱和放熱。2.水循環系統
水循環系統是水泵將水從水箱抽到用戶需要降溫的設備，帶走熱量后冷凍水溫度上升，再回到冷凍水箱。
冷卻水循環系統
這部分由制冷泵、室內風機和冷凍水管道組成。主蒸發器流出的低溫冷凍水由冷凍水泵加壓后送入冷凍水管道(出水)，進入室內進行熱交換，帶走室內的熱量，下一步返回主蒸發器(回水)。室內風機用于將空氣吹過冷凍水管，降低空氣溫度，加速室內熱交換。
冷卻水循環部分
這部分由冷卻泵、冷卻水管道、冷卻水塔和冷凝器組成。冷凍水循環系統在交換室內熱量的同時會帶走大量室內熱量。熱量通過主機中的制冷劑傳遞給冷卻水，使得冷卻水的溫度升高。冷卻泵將加熱后的冷卻水壓入冷卻塔(出水)與大氣進行熱交換，降溫后送回主機冷凝器。
3.電氣自動控制系統
電器自動控制系統包括電源部分和自動控制部分。部分電源是通過接觸器向壓縮機、風機、水泵等供電。
自動控制部分包括溫度控制器、壓力保護、延時裝置、繼電器、過載保護等。它們相互結合實現自動啟停和根據水溫保護的功能。
